电阻的作用是什么？

电阻是电流通过导体时，具有被阻碍的物理特性。电阻的主要作用是降压、分压、分流，在一些特殊设计的电路中，被用作负载、反馈、耦合、隔离等用途。

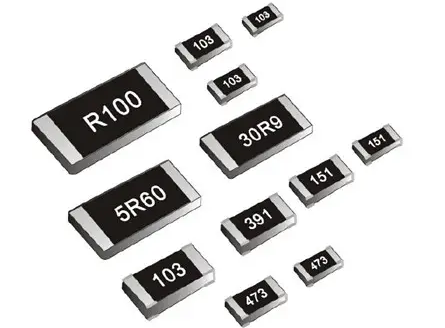

贴片电阻

电阻的种类有哪些？

按照电阻的功能，可以将电阻分为固定电阻和可调电阻。固定电阻的阻值是不可变的，可调电阻可以根据需要调整其阻值的大小，来实现相应的功能需求。电阻还可以根据其外观，可分为贴片电阻和柱形电阻，贴片电阻就是目前SMT产线常用的电阻，而柱形电阻是早期型号的，通常外观尺寸都比较大，柱形电阻属于MELF封装，阻值标识方法是通过色环法来标识的，有三色环、四色环、五色环三种。

其他电阻种类

电阻我们采用符号R表示，可以按照需求使用欧姆Ω、千欧KΩ、兆欧MΩ等单位。大多数SMT产线上，电阻都是以料盘的形式存在的，而料盘的表达方式我们可以参考如下：3R5表示该电阻为3.5Ω；35E表示电阻阻值为35Ω；3K5表示电阻阻值为3.5KΩ；标识3M5表示电阻是3.5MΩ。通常我们找物料辨别电阻四要素是电阻的阻值、尺寸、误差值和料号，电阻的误差值参考：B ±0.1%； C ±0.25%； D ±0.5%； G ±2%； F ±1%； J ±5%； K ±10%； M ±20%；  N ±30%； Z +80% -20%；

那么，电阻尺寸规格到底要怎么看呢？

贴片电阻（CHIP型），两端可焊接的长方形，下面是白色，上面是黑色，并印有电阻大小标识。电阻比较常用的物料尺寸规格有：0201、0402、0603、0805、1206、1210等等，其他物料规格尺寸还有3216、4532、5750等。电阻尺寸规格是采用英制，我们也可以换算成为公制。例如电阻0201的意思是长*宽分别是0.02和0.01，但是单位是英制的英寸，换算成公制毫米mm，0.02英寸是0.5mm,0.01英寸是0.25mm。但是需要注意的是，物料的厚度也是有不同的，厚度通常是小于某个厚度规格。而日本对应的称呼，以1型、2型、3型、4型、5型等来表示。如英制表示为1206（日本则视为3型），1812（日本视为5型），2220（日本视为6型）。

电阻是SMT产线常用的一种物料，应用量也非常的多。由于其产线上的需求量非常大，所以每个电阻料盘使用完成后，都会使用接料机来接下一盘电阻料盘，以使得SMT产线获得电阻的持续性供应量。电阻的作用和种类有哪些，以及电阻的尺寸规格怎么看，我们就简单的介绍到这里。
