电阻的单位及换算关系是什么？

电阻是用来衡量导体导电性能的物理量，电阻用R来表示，电阻的单位有欧姆Ω、千欧KΩ、兆欧MΩ，其换算关系为1000位制，1MΩ=1000KΩ=1000000Ω。20°C时同等材料条件下，银的电阻率是1.65×10-8；而铜的电阻率是1.75×10-8；铁的电阻率是9.78×10-8。

电阻料盘表达方式是什么？

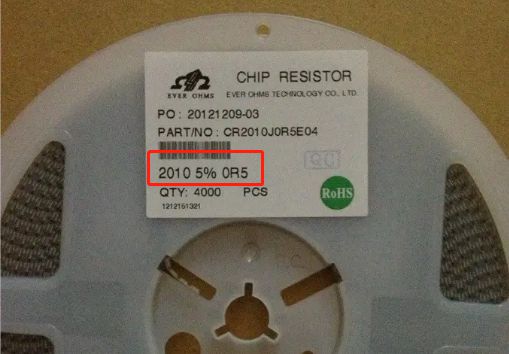

我们在电阻料盘上可能会看到3R5的字样，那么这表示什么意思呢？3R5表示为3.5Ω；35E表示为35Ω；3K5表示为3.5KΩ，3M5表示为3.5MΩ。例如下图中该电阻料盘有数字0R5，代表该料盘电阻是0.5Ω。

电阻的误差值怎么看？

找物料辨别电阻四要素是阻值、尺寸、误差值、料号。误差值符号代表：B ±0.1%； C ±0.25%； D ±0.5%； G ±2%； F ±1%； J ±5%； K ±10%； M ±20%；  N ±30%； Z +80% -20%；

电阻料号CR2010J0R5E04代表的什么意思？

CR表示的是碳膜电阻，2010表示的是电阻的尺寸，注意是以英制封装的尺寸，并不表示电阻是长20mm，宽10mm。2010的意思是0.2英寸的长，0.1英寸的款，换算成公制则是5mm的长和2.5mm的宽，当然现在主流的电阻已经比这个小10倍了。J表示电阻的误差值，该料号电阻误差值在±5%，0R5表示该电阻大小为0.5欧姆，E04表示该电阻功率是750mW。

关于SMT工艺上物料电阻的单位，以及电阻料盘表达方式料号怎么看，我们就简单介绍到这里。
